大赛璐利用过醋酸进行环氧化反应合成的脂环族环氧，与双酚A缩水甘油醚型环氧树脂相比，氯素含量极低（＜50ppm）。另外，由于结构中不含苯环，所以固化物在透明性和耐候性上有着优异的特性。目前开发了5个低氯环氧树脂产品系列，分别为“CELLOXIDE”、“EHPE”、“EPOLEAD”、“CYCLOMER”和“EPOFRIEND”。

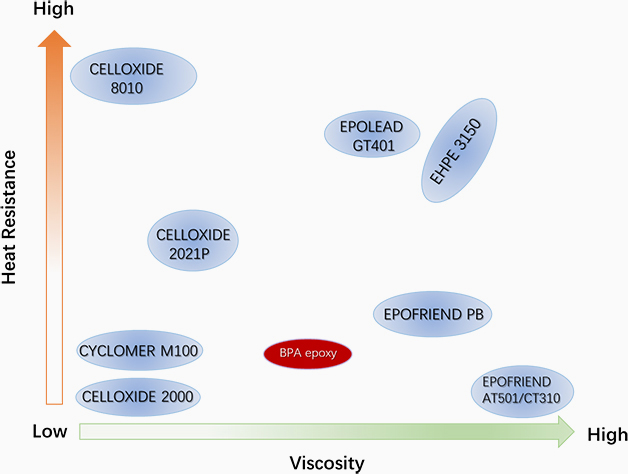

特点

• 「低粘度」「高Tg」「无卤素」

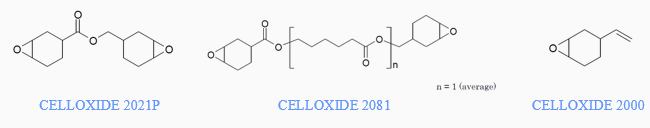

CELLOXIDE

CELLOXIDE可以通过酸酐、苯酚类固化剂加热固化。另外，也可通过阳离子反应机理实现热或紫外线的快速固化。





品名	外观(常温)	色相(APHA)	环氧当量(g/eq)	粘度(mPa·s/25℃)
CELLOXIDE 2021P	液体	10	130	240
CELLOXIDE 8010	液体	3	100	64
CELLOXIDE 2081	液体	30	200	96（45℃）
CELLOXIDE 2000	液体	5	126	2

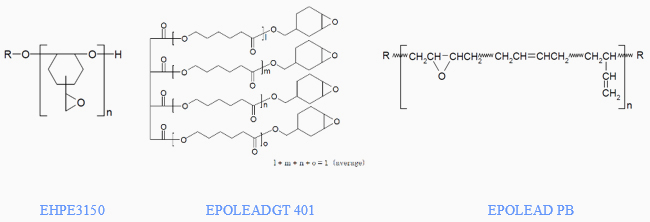

EHPE和EPOLEAD

EHPE和EPOLEAD两个系列是多官能度脂环族环氧树脂，固化物不仅Tg高，而且有优异的柔韧性，固化产物同时拥有优异的力学强度和柔韧性。





品名	外观(常温)	色相(APHA)	环氧当量(g/eq)	粘度(mPa·s/25℃)
EHPE 3150	固体	20*1	177	N/A
EHPE 3150CE	液体	55	150	44400
EPOLEAD GT401	液体	60	220	2280（70℃）
EPOLEAD PB3600	液体	30	193	29000（45℃）
EPOLEAD PB4700	液体	15	165	6300（45℃）

CYCLOMER

CYCLOMER是有脂环族环氧基的甲基丙烯酸酯化合物。与GMA（甲基丙烯酸缩水甘油酯）相比，和（甲基）丙烯酸酯共聚反应时不容易凝胶。另外，它还有优异的阳离子反应活性。它能够和苯乙烯、甲基丙烯酸酯、乙烯等具有自由基聚合能力的乙烯基单体进行自由基共聚，往高分子上引入脂环族环氧官能团侧链；也可以利用脂环族环氧基与带有活泼氢的各种官能团反应，从而往单体或共聚高分子里引入甲基丙烯酸酯基。它的环氧基在水中的稳定性很高，所以可以用于往水性树脂中引入环氧基。





品名	外观(常温)	色相(APHA)	环氧当量(g/eq)	粘度(mPa·s/25℃)
CYCLOMER M100	液体	40	205	9

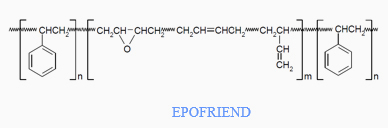

EPOFRIEND

EPLFRIEND是热塑性的橡胶弹性体，它的环氧基和通常的环氧树脂一样，可以和胺类、酸酐等环氧固化剂反应，并且与阳离子固化剂也有着优异的反应活性。





品名	外观 (常温)	环氧当量(g/eq)	MFR*1 (g/10min)	苯乙烯含量(wt%)	拉伸性能*2
					300%应力(MPa)	断裂强度(MPa)	断裂延伸率(%)
EPOFRIEND AT501	颗粒	1055	7	40	3.7	27	830
EPOFRIEND CT310	颗粒	2125	5	40	4.4	29	770



*1: ASTM D1238，190℃，2.16kg

*2: JIS K 6301

用途

• 复合材料（FRP，绝缘云母胶带）
• 绝缘材料（电绝缘树脂，树脂绝缘子，GIS气体断路器）
• 电子材料（半导体灌封胶，LED灌封胶，底填胶）
• 阳离子固化树脂原料（透明涂层，油墨，胶粘剂，3D紫外线固化）
• 稳定剂（绝缘油，合成树脂用的酸捕捉剂）
